При переході від компактних 7-дюймових FPV-квадрокоптерів до важких платформ (10–15 дюймів, розвідувальних літаків типу «крило», ретрансляторів та важких мультироторів) плоскі пластинчасті промені починають зазнавати надмірної парусності та крутильних коливань. Найефективнішим силовим рішенням для таких систем стають круглі тонкостінні безшовні вуглепластикові труби. Трубчастий переріз забезпечує максимальний полярний момент інерції при мінімальній масі, ідеально протидіючи скручуванню від потужних безколекторних моторів.
Переваги круглих вуглепластикових труб над алюмінієвими профілями
Традиційно в аматорських конструкціях використовували алюмінієві круглі або квадратні труби (сплави АД31Т1 або 6060). Проте у бойових та промислових дронах карбон має критичні переваги:
1. Колосальне гасіння вібрацій (Damping Capacity): Композитна структура з переплетення вуглеволокна та епоксидного компаунда гасить високочастотні гармоніки гіроскопа польотного контролера у 8–10 разів швидше за алюміній. Це дозволяє використовувати агресивніші PID-налаштування та усуває тремтіння відеосигналу.
2. Опір крученню при маневрах: Кругла безшовна геометрія гарантує однаковий опір навантаженням у будь-якій площині, запобігаючи перекосу моторів під час різкого гальмування чи пікірування.
3. Стійкість до втоми матеріалу: Вуглепластик не має порогу втомного руйнування, властивого легким металам. Він не накопичує залишкових пластичних деформацій від щоденних польотів із перевантаженням.
Асортимент діаметрів та інженерні сценарії застосування

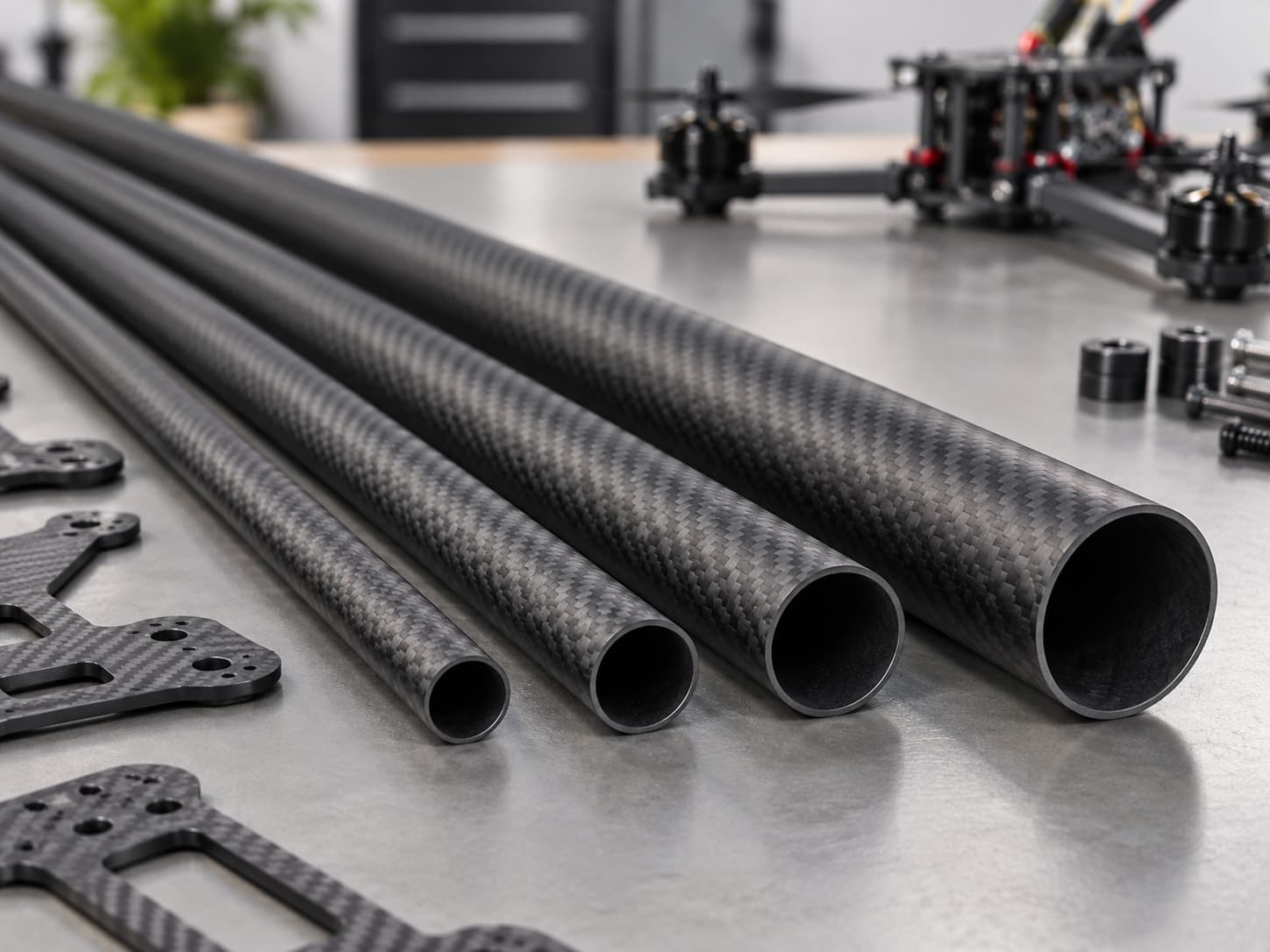

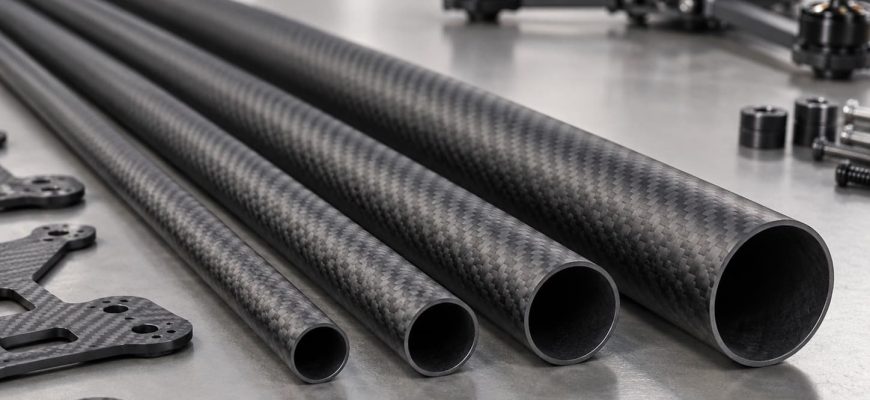

ТОВ «КИЕВЦВЕТМЕТ» підтримує на складі найзатребуваніший розмірний ряд безшовних труб довжиною 1000 мм (1 метр) зі стінкою 1.0 мм:
• Діаметр ф8х1.0х1000 мм (маса ~35 г/м): Використовується для тяг елеронів, закрилків, хвостових балок легких розвідувальних БПЛА, підкосів шасі та розпірок антен.
• Діаметр ф10х1.0х1000 мм (маса ~45 г/м): Застосовується для внутрішніх лонжеронів композитних крил розмахом до 1.5–2.0 м, посадкових лиж та стійок корисного навантаження.
• Діаметр ф12х1.0х1000 мм (маса ~55 г/м): Оптимальний діаметр для променів коптерів розміром 8–10 дюймів, що працюють з пропелерами 8–9 дюймів на високих швидкостях.
• Діаметр ф16х1.0х1000 мм (маса ~75 г/м): Стандарт важкого класу. Витримує статичні та динамічні навантаження променів 10–13″ коптерів із корисним навантаженням до 4–6 кг. Сумісний зі стандартними швидкознімними алюмінієвими мотор-маунтами та цанговими замками складання крила.
Правила механічної обробки та монтажу карбонових труб
Щоб уникнути мікротріщин та розшарування вуглеволокна:
— Порізка виконується абразивними алмазними або дрібнозубими карбідними дисками на високих обертах (понад 5000 об/хв).
— Свердління отворів під болти слід виконувати спеціальними свердлами з кутом заточки 90° (або алмазними трубчастими свердлами) без надмірного осьового тиску.
— Категорично заборонено перетискати трубу металевими хомутами без проміжних еластичних або фрезерованих алюмінієвих сухарів.
Виробництво та поставки в Україні
Виробники безпілотних комплексів можуть придбати сертифіковані круглі карбонові труби для дронів, виробники дронів та систем БПЛА гарантують найвищу живучість своїх виробів у найжорсткіших польотних умовах.
