Как выбрать сварочный аппарат для оптоволокна: основные параметры и рекомендации

Развитие оптоволоконных сетей требует использования специального оборудования, позволяющего создавать надежные соединения с минимальными потерями сигнала. Одним из главных инструментов монтажника является сварочный аппарат для оптоволокна. Он применяется при прокладке новых линий, подключении абонентов, ремонте поврежденных кабелей и модернизации телекоммуникационной инфраструктуры.

Качество соединения зависит не только от характеристик аппарата, но и от правильной подготовки волокон, состояния скалывателя, чистоты рабочих элементов и опыта специалиста. Поэтому перед покупкой оборудования необходимо разобраться в принципе его работы, способах юстировки и основных технических параметрах.

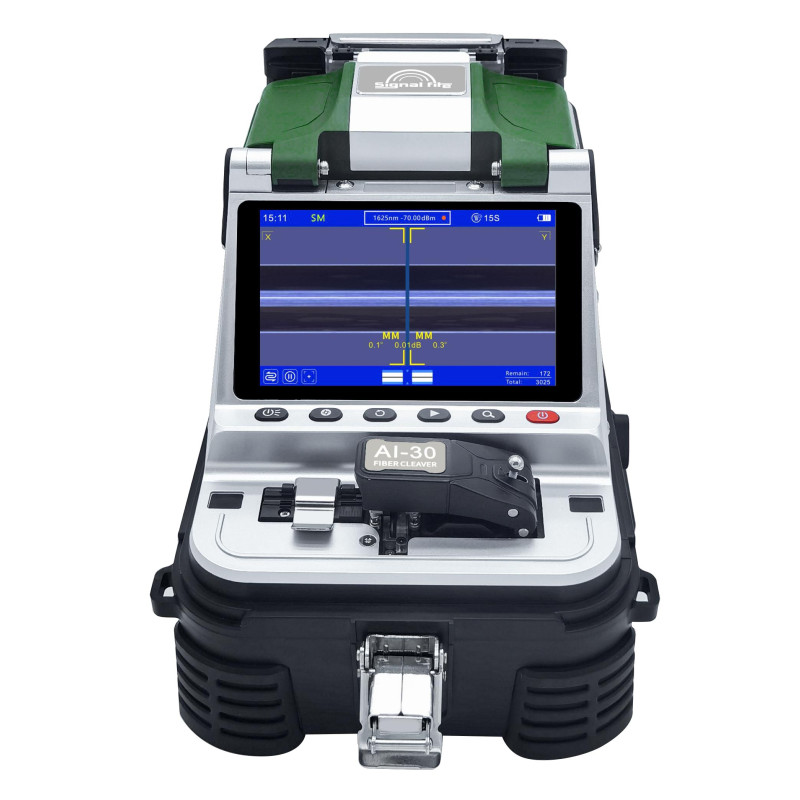

Что представляет собой сварочный аппарат для оптоволокна

Сварочный аппарат — это специализированное устройство, которое соединяет два оптических волокна при помощи электрической дуги. Перед сваркой концы волокон очищаются, точно скалываются, устанавливаются в рабочую зону и выравниваются относительно друг друга.

Современное оборудование способно автоматически анализировать положение и состояние подготовленных волокон, подбирать режим сварки и предварительно оценивать качество полученного соединения. В профессиональных моделях также могут присутствовать автоматический запуск рабочего цикла, определение типа волокна, контроль состояния скола и сохранение результатов выполненных операций. Официальные материалы производителей подтверждают, что состояние торца после скалывания и корректность параметров электрической дуги напрямую влияют на стабильность сварки.

После соединения место сварки закрывается специальной термоусадочной гильзой. Она защищает хрупкий участок от механического воздействия, загрязнений и влаги.

Где применяется сварка оптического волокна

Сварочные аппараты используются при выполнении разных видов телекоммуникационных работ:

• строительстве PON- и FTTH-сетей;
• подключении домов, квартир и коммерческих объектов к интернету;
• монтаже магистральных волоконно-оптических линий;
• ремонте поврежденных оптических кабелей;
• установке оптических муфт и распределительных боксов;
• построении корпоративных сетей;
• подключении оборудования в серверных и дата-центрах;
• модернизации существующей инфраструктуры провайдера.

Перед покупкой следует оценить предполагаемое количество соединений, условия работы и требования к точности. Подходящие модели оборудования представлены в разделе https://mounblan.com.ua/ru/oborudovanie-pon-pon/cvarochnyj-apparat-dlya-optovolokna, где аппараты можно сравнить по производителю, времени сварки, продолжительности термоусадки и количеству операций на одном заряде аккумулятора.

Как выполняется сварка оптоволокна

Процесс соединения включает несколько последовательных этапов:

1. Подготовка кабеля. Монтажник освобождает волокна от внешней оболочки и защитных элементов.
2. Снятие покрытия. Специальным стриппером удаляется защитный слой с участка, который будет установлен в аппарат.
3. Очистка. Поверхность тщательно очищается безворсовой салфеткой.
4. Скалывание. С помощью прецизионного скалывателя формируется ровный торец.
5. Установка в аппарат. Два подготовленных волокна размещаются в держателях или зажимах.
6. Юстировка. Оборудование совмещает волокна по оболочке либо сердцевине.
7. Сварка. Электрическая дуга нагревает торцы и создает неразъемное соединение.
8. Защита соединения. На место сварки устанавливается термоусадочная гильза, которая прогревается во встроенной печи.

Особое значение имеет качество скола. Загрязненная поверхность, неровный торец или неправильное расположение волокон могут увеличить потери и стать причиной повторного выполнения работы.

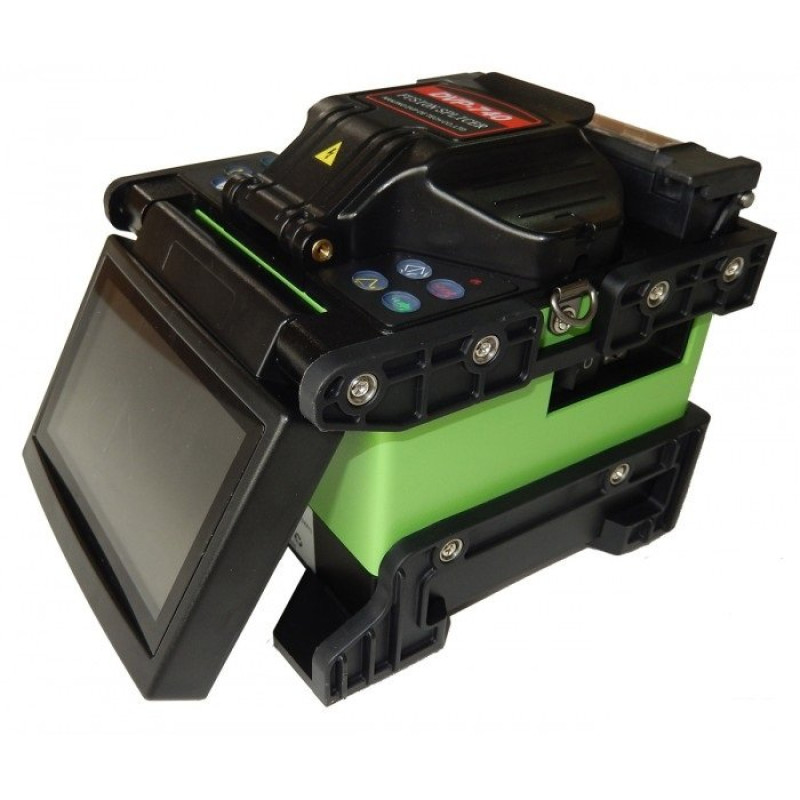

Виды сварочных аппаратов

Один из основных критериев классификации — способ выравнивания волокон перед сваркой.

Юстировка по сердцевине

В таких аппаратах камеры и программное обеспечение анализируют положение сердцевин двух волокон. После этого механизмы устройства корректируют их расположение для максимально точного совмещения.

Оборудование с юстировкой по сердцевине часто выбирают для ответственных линий, интенсивных монтажных работ и соединений, к качеству которых предъявляются повышенные требования. Производители профессиональных аппаратов также применяют автоматический анализ типа волокна, состояния торцов и параметров дуги.

Юстировка по оболочке

Аппараты этого типа совмещают волокна с учетом положения их внешней оболочки. Они могут применяться при подключении абонентов, строительстве локальных сетей и выполнении стандартных монтажных задач.

Такие модели обычно отличаются понятным управлением и могут стать практичным решением для специалистов, которым не требуется оборудование максимального класса точности. При этом окончательный выбор должен зависеть от типа используемого волокна и требований к линии.

Аппараты для сварки ленточного волокна

Отдельную группу составляют устройства, способные одновременно соединять несколько волокон, объединенных в ленту. Такое оборудование востребовано при строительстве высокоемких магистралей и инфраструктуры с большим количеством оптических линий.

Существуют модели для одновременной сварки нескольких волокон, включая системы, рассчитанные на ленты с количеством до 16 волокон.

Основные характеристики оборудования

Время сварки

Этот параметр показывает, сколько времени аппарату требуется непосредственно на соединение подготовленных волокон. Разница в несколько секунд становится заметной, если бригада ежедневно выполняет десятки или сотни сварок.

Однако ориентироваться исключительно на скорость не следует. Более важным показателем остается стабильность результата и повторяемость качества соединений.

Время термоусадки

После сварки необходимо прогреть защитную гильзу во встроенной печи. Чем меньше продолжительность термоусадки, тем быстрее монтажник сможет перейти к следующему соединению.

При сравнении моделей желательно учитывать общее время полного цикла, а не только скорость работы электрической дуги.

Количество сварок на одном заряде

Автономность особенно важна при работе:

• в кабельных колодцах;
• в подвальных помещениях;
• на опорах;
• на удаленных объектах;
• в зданиях без постоянного электроснабжения;
• во время аварийного ремонта линии.

Следует учитывать не только заявленное количество сварок, но и состояние аккумулятора, температуру окружающей среды и частоту использования встроенной печи.

Качество камер и экрана

Камеры позволяют контролировать положение волокон и состояние торцов. Чем четче изображение, тем проще заметить загрязнение, неправильный скол или отклонение при установке.

Экран должен оставаться читаемым при ярком освещении. Это особенно важно для монтажников, которые часто работают на улице.

Автоматические функции

В зависимости от модели аппарат может поддерживать:

• автоматический запуск сварки после закрытия крышки;
• определение типа оптического волокна;
• оценку состояния торцов;
• выбор подходящей программы;
• автоматическую калибровку дуги;
• сохранение истории операций;
• автоматический запуск нагревателя;
• контроль состояния электродов;
• передачу данных на мобильное устройство или в облачный сервис.

Автоматизация сокращает количество ручных действий, но не отменяет необходимости правильно очищать, скалывать и устанавливать волокна.

Защита корпуса

Для выездной работы желательно выбирать аппарат с прочным корпусом и защищенной рабочей зоной. Пыль, влага и случайные удары могут повлиять на точность механизмов и состояние оптических компонентов.

Также необходимо обратить внимание на качество транспортировочного кейса. В нем должно быть достаточно места не только для аппарата, но и для аккумулятора, скалывателя, стриппера и расходных материалов.

Сравнение основных параметров

Параметр	На что влияет	Когда особенно важен
Способ юстировки	Точность совмещения волокон	При строительстве ответственных и магистральных линий
Время сварки	Скорость выполнения операций	При большом количестве ежедневных соединений
Время термоусадки	Продолжительность полного цикла	Во время серийного монтажа
Автономность	Продолжительность работы без подключения к сети	На удаленных и выездных объектах
Качество камер	Контроль торцов и положения волокон	При работе с разными типами кабеля
Яркость экрана	Удобство управления	При работе на улице
Защита корпуса	Устойчивость к внешнему воздействию	В сложных монтажных условиях
Доступность электродов	Удобство обслуживания	При постоянной профессиональной эксплуатации
Вес и размеры	Мобильность специалиста	При частых выездах

Как подобрать аппарат под конкретные задачи

Для подключения отдельных абонентов

При подключении квартир и частных домов на первый план выходят компактность, простое управление и достаточная автономность. Аппарат должен быстро подготавливаться к работе и удобно размещаться в кейсе вместе с инструментами.

Для таких задач не всегда требуется самая дорогая модель. Важно, чтобы оборудование стабильно работало с используемыми типами волокна и имело доступные расходные материалы.

Для интернет-провайдера

Провайдеру необходимо учитывать предполагаемое количество ежедневных операций. При интенсивной работе важны скорость сварки, ресурс аккумулятора, надежность печи и возможность оперативной замены электродов.

Также стоит заранее выяснить, где можно выполнить диагностику, калибровку или ремонт оборудования.

Для магистральных линий

При строительстве ответственных линий особое значение имеют точность юстировки, стабильность результатов и возможность сохранять данные о выполненных соединениях.

Для проверки готовой линии одного показателя, рассчитанного сварочным аппаратом, недостаточно. Оптический рефлектометр позволяет находить события на линии и оценивать потери, в том числе в местах сварных соединений.

Для аварийно-ремонтной бригады

Оборудование для аварийного ремонта должно быть мобильным, автономным и устойчивым к сложным условиям. Желательны быстрый запуск, понятный интерфейс и прочный кейс.

Не менее важно заранее подготовить комплект запасных электродов, термоусадочных гильз, салфеток и инструментов.

Что должно входить в комплект

Комплектация зависит от производителя и конкретной модели. Обычно вместе со сварочным аппаратом могут поставляться:

• аккумулятор;
• сетевой адаптер;
• зарядное устройство;
• скалыватель;
• стриппер;
• запасные электроды;
• контейнер для обрезков;
• набор инструментов;
• рабочий столик;
• ремень;
• защитный кейс;
• инструкция.

Перед заказом необходимо внимательно изучить описание комплекта. Даже у моделей одного производителя перечень инструментов и аксессуаров может отличаться.

Распространенные ошибки при выборе

Покупатели нередко оценивают оборудование только по стоимости или скорости сварки. Такой подход не учитывает условия будущей эксплуатации.

К распространенным ошибкам относятся:

• выбор аппарата без учета способа юстировки;
• недостаточная емкость аккумулятора;
• отсутствие доступных электродов и запчастей;
• неудобный или слишком тусклый экран;
• отсутствие сервисного обслуживания;
• покупка оборудования без скалывателя;
• игнорирование веса и размеров кейса;
• неправильный выбор модели для используемого типа волокна;
• переплата за функции, которые не будут использоваться.

До покупки полезно составить список типичных задач и определить приблизительное количество сварок за одну рабочую смену.

Уход за сварочным аппаратом

Даже качественное оборудование нуждается в регулярном обслуживании. Особое внимание следует уделять чистоте V-образных канавок, прижимов, камер и рабочей зоны.

Производители рекомендуют периодически очищать канавки и зажимы, поскольку пыль может повлиять на положение волокна и увеличить потери в месте соединения.

Для продления срока эксплуатации необходимо:

• перевозить аппарат в защитном кейсе;
• не касаться камер и оптических элементов руками;
• своевременно очищать рабочие поверхности;
• следить за состоянием электродов;
• менять изношенное лезвие скалывателя;
• не допускать попадания внутрь воды;
• соблюдать правила зарядки аккумулятора;
• выполнять калибровку в соответствии с инструкцией.

Вывод

Сварочный аппарат для оптоволокна необходимо выбирать с учетом реальных рабочих задач. Для периодического подключения абонентов может быть достаточно компактного и простого устройства, а для магистральных линий или интенсивной эксплуатации потребуется модель с точной юстировкой, высокой автономностью и расширенными функциями контроля.

Перед покупкой следует сравнить способ выравнивания волокон, продолжительность рабочего цикла, ресурс аккумулятора, комплектацию и доступность сервисного обслуживания. Такой подход поможет подобрать оборудование, которое будет не только удобным при монтаже, но и экономически оправданным в дальнейшей эксплуатации.
